یکی از مهم ترین مراحل در طراحی و اجرای اتصالات پرچی در صنایع مختلف محاسبات فنی انتخاب سایز و طول میخ پرچ است. اگر این محاسبات به درستی انجام نشود، حتی باکیفیت ترین پرچ و بهترین دستگاه پرچ کن نیز نمی تواند اتصال ایمن و بادوام ایجاد کند. در صنایع فلزی، خودروسازی، کابینت سازی، سازه های سبک، تجهیزات الکتریکی و حتی پروژه های سفارشی، انتخاب صحیح قطر و طول میخ پرچ مستقیما بر استحکام، ایمنی و طول عمر محصول تاثیر می گذارد.
در این مقاله به صورت جامع و کاربردی، اصول محاسبات فنی انتخاب سایز و طول میخ پرچ را بررسی کنیم و تمام نکات مهندسی مورد نیاز برای یک انتخاب حرفه ای را توضیح دهیم. اگر شما تولید کننده، طراح صنعتی، تکنسین خط تولید یا حتی خریدار عمده پرچ هستید، این راهنما به شما کمک می کند انتخابی دقیق، اقتصادی و مهندسی داشته باشید.
اهمیت محاسبات فنی در انتخاب سایز و طول میخ پرچ
قبل از آنکه وارد جزئیات عددی و فرمول ها شویم، باید درک کنیم چرا محاسبات فنی در انتخاب میخ پرچ تا این اندازه حیاتی است. بسیاری از خرابی های اتصالات پرچی به دلیل انتخاب نادرست قطر یا طول پرچ اتفاق می افتد، نه به دلیل کیفیت پایین محصول. زمانی که طول میخ پرچ کمتر از مقدار لازم باشد، گل پرچ به درستی تشکیل نمی شود و اتصال شل باقی می ماند. در مقابل، اگر طول بیش از حد انتخاب شود، تغییر شکل بیش از اندازه رخ می دهد و تمرکز تنش در محل اتصال افزایش می یابد.
محاسبات فنی انتخاب سایز و طول میخ پرچ به ما کمک می کند تا بر اساس ضخامت قطعات، نوع متریال، میزان بارگذاری و شرایط محیطی، بهترین گزینه را انتخاب کنیم. این محاسبات در پروژه های صنعتی بزرگ مانند سازه های فلزی، تابلوهای برق، تجهیزات تهویه و قطعات خودرو اهمیت دوچندان پیدا می کند.
در صنایع تولیدی مانند فعالیت های شرکت متحد پرچ که علاوه بر تولید انواع پرچ، خدمات پرچ کاری صنعتی و آبکاری فلزات را ارائه می دهد، رعایت اصول مهندسی در انتخاب پرچ، تضمین کننده کیفیت نهایی کار است. انتخاب اصولی باعث کاهش دوباره کاری، افزایش سرعت تولید و بهینه سازی هزینه ها می شود.
پارامترهای اصلی موثر در انتخاب میخ پرچ
برای انجام صحیح محاسبات فنی انتخاب سایز و طول میخ پرچ باید ابتدا پارامترهای موثر را بشناسیم. این پارامترها شامل ضخامت قطعات، قطر سوراخ، جنس قطعات، نوع بار وارد بر اتصال و شرایط محیطی هستند.
ضخامت قطعات
ضخامت کل قطعات که به آن Grip Range نیز گفته می شود، اولین و مهم ترین پارامتر است. شما باید مجموع ضخامت تمامی ورق ها یا قطعاتی را که قرار است به هم متصل شوند، محاسبه کنید. این عدد مبنای تعیین طول میخ پرچ خواهد بود.
قطر پرچ ها
قطر پرچ نیز بر اساس قطر سوراخ و میزان بار برشی یا کششی انتخاب می شود. به طور کلی، هرچه بار بیشتر باشد، قطر بزرگ تری نیاز دارید. البته افزایش قطر باعث افزایش وزن و هزینه نیز می شود، بنابراین باید تعادل مهندسی برقرار شود.
جنس قطعات و پرچ ها
جنس پرچ و قطعات نیز اهمیت دارد. برای مثال، استفاده از پرچ آلومینیومی برای اتصال ورق فولادی سنگین انتخاب مناسبی نیست. همچنین در محیط های مرطوب باید به خوردگی گالوانیکی توجه کرد. تمام این موارد در محاسبات فنی انتخاب سایز و طول میخ پرچ نقش دارند.

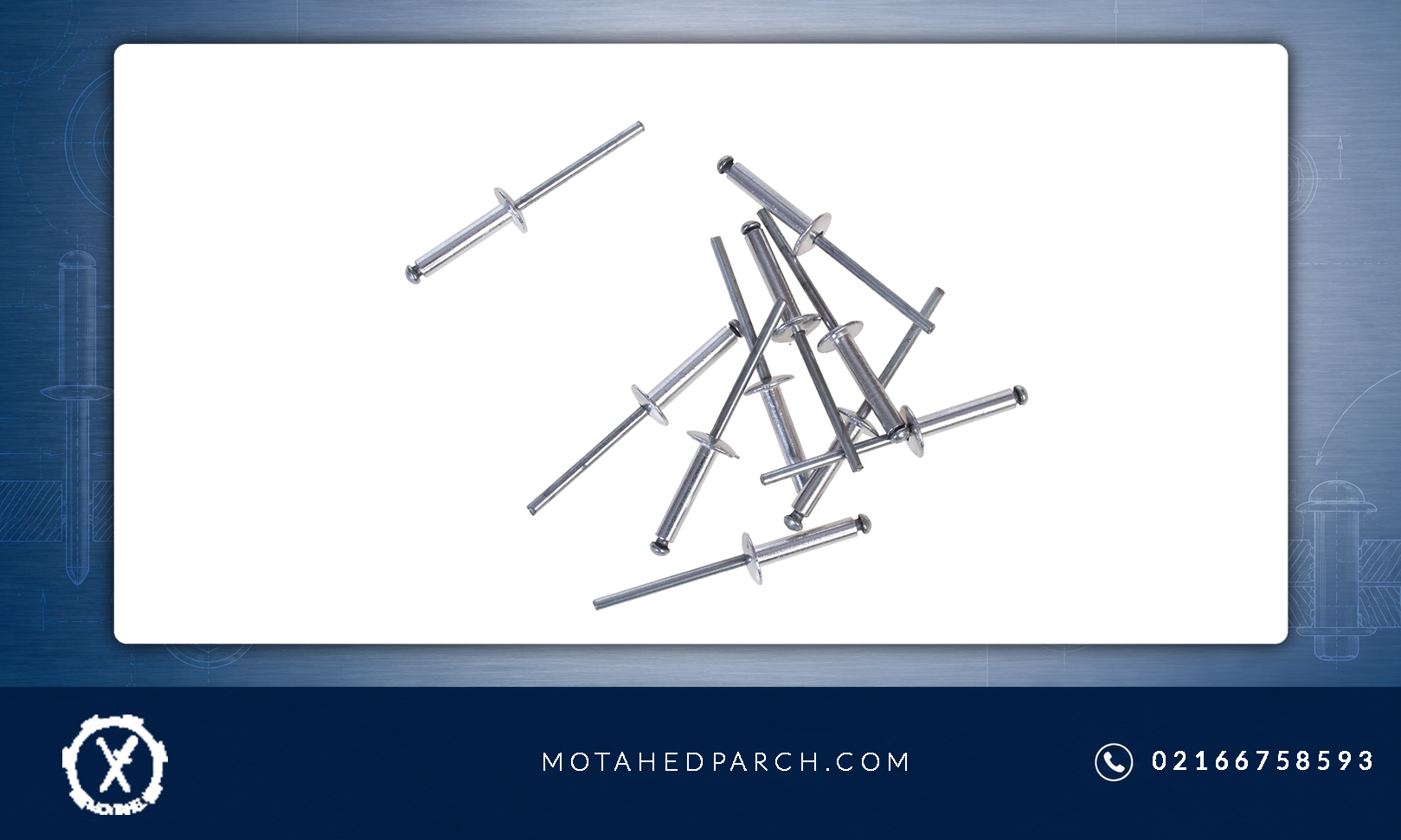

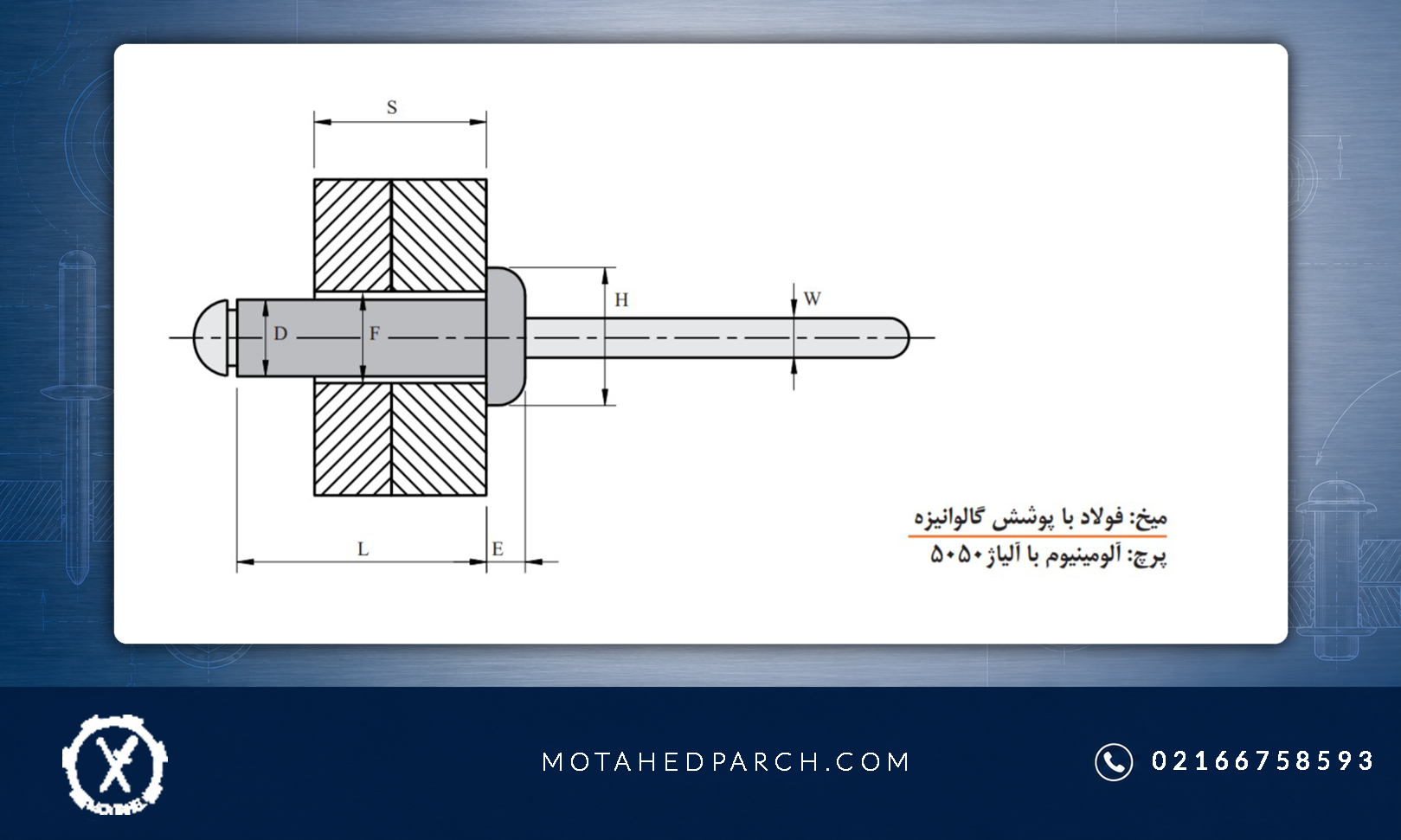

محاسبه طول مناسب میخ پرچ بر اساس ضخامت قطعات
پس از شناخت پارامترهای اصلی، اکنون به سراغ یکی از مهم ترین بخش های این راهنما می رویم: تعیین طول صحیح میخ پرچ. طول میخ پرچ باید به گونه ای انتخاب شود که پس از کشیده شدن، گل انتهایی به طور کامل و استاندارد شکل بگیرد و اتصال محکم ایجاد کند.
برای پرچ های کور یا میخ پرچ های معمولی، تولیدکنندگان معمولا محدوده گیرایی مشخصی اعلام می کنند. این محدوده نشان می دهد پرچ برای چه بازه ای از ضخامت مناسب است. اما اگر بخواهیم به صورت مهندسی محاسبه کنیم، از رابطه زیر استفاده می کنیم:
طول پرچ = ضخامت کل قطعات + مقدار لازم برای تشکیل گل انتهایی
مقدار اضافه برای تشکیل گل معمولا بین 1.2 تا 1.5 برابر قطر پرچ در نظر گرفته می شود. به صورت تقریبی می توان نوشت:
L = T + (1.3 × D)
که در آن:
- L طول میخ پرچ
- T مجموع ضخامت قطعات
- D قطر پرچ
این فرمول پایه در محاسبات فنی انتخاب سایز و طول میخ پرچ کاربرد فراوان دارد. البته بسته به نوع پرچ مانند پرچ نیم سوراخ، پرچ چکشی یا پرچ خاص، این ضریب می تواند کمی تغییر کند.
مثال عملی از محاسبه طول میخ پرچ
فرض کنید قصد دارید دو ورق فولادی با ضخامت های 2 و 3 میلی متر را به هم متصل کنید. مجموع ضخامت برابر 5 میلی متر خواهد بود. اگر قطر پرچ انتخابی 4 میلی متر باشد، مقدار لازم برای تشکیل گل انتهایی حدود:
1.3 × 4 = 5.2 میلی متر
بنابراین طول تقریبی میخ پرچ برابر خواهد بود با:
5 + 5.2 = 10.2 میلی متر
در این حالت، نزدیک ترین طول استاندارد موجود در بازار مثلا 10 یا 11 میلی متر انتخاب می شود. انتخاب دقیق بین این دو گزینه به محدوده گیرایی اعلام شده توسط تولیدکننده بستگی دارد.
این نوع محاسبه دقیق نشان می دهد که محاسبات فنی انتخاب سایز و طول میخ پرچ تنها یک انتخاب تجربی نیست، بلکه باید بر اساس داده های عددی انجام شود. اجرای این اصول در کارگاه های پرچ کاری صنعتی باعث افزایش کیفیت و یکنواختی اتصالات می شود.
انتخاب قطر مناسب میخ پرچ بر اساس بارگذاری
انتخاب قطر میخ پرچ تنها به اندازه سوراخ محدود نمی شود، بلکه به نوع و میزان بار وارد بر اتصال بستگی دارد. زمانی که اتصال تحت بار برشی قرار دارد، سطح مقطع پرچ باید بتواند تنش برشی را تحمل کند. در بارگذاری کششی نیز مقاومت کششی میخ پرچ اهمیت پیدا می کند.
تنش برشی به صورت زیر محاسبه می شود:
τ = F / A
که در آن:
- F نیروی برشی
- A سطح مقطع پرچ
سطح مقطع از رابطه زیر به دست می آید:
A = πD² / 4
هرچه قطر پرچ بزرگ تر باشد، سطح مقطع افزایش می یابد و تنش کاهش پیدا می کند. اما افزایش بیش از حد قطر باعث تضعیف قطعه اصلی به دلیل بزرگ شدن سوراخ می شود. بنابراین در محاسبات فنی انتخاب سایز و طول میخ پرچ باید تعادل میان مقاومت پرچ و استحکام قطعه برقرار شود.

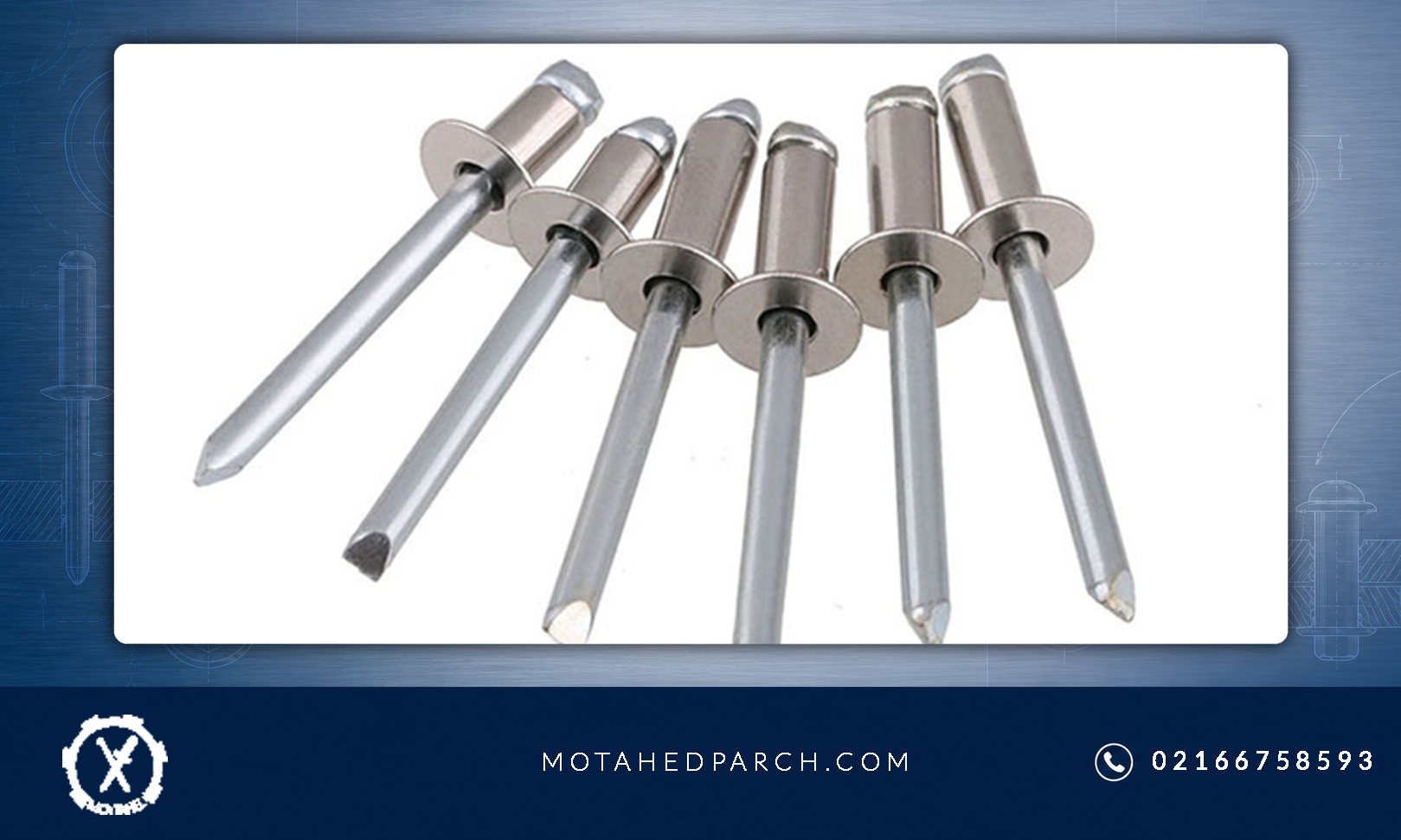

تاثیر نوع متریال بر انتخاب قطر
جنس پرچ و قطعات متصل شونده نقش مهمی در انتخاب قطر دارد. برای مثال، اگر قطعات از آلومینیوم نرم ساخته شده باشند، استفاده از پرچ فولادی با قطر زیاد ممکن است باعث تغییر شکل موضعی و له شدگی شود. در مقابل، در سازه های فولادی ضخیم، استفاده از پرچ آلومینیومی با قطر کم مقاومت کافی ایجاد نمی کند.
در پروژه های صنعتی که توسط مجموعه هایی مانند متحد پرچ اجرا می شود، معمولا مهندسان با در نظر گرفتن استانداردهای DIN یا ISO، قطر مناسب را انتخاب می کنند. این انتخاب نه تنها بر اساس مقاومت مکانیکی بلکه بر اساس دوام در برابر خوردگی، شرایط دمایی و ارتعاش نیز انجام می شود.
خطاهای رایج در انتخاب سایز و طول میخ پرچ
بسیاری از مشکلاتی که در خطوط تولید یا پروژه های نصب مشاهده می شود، ناشی از اشتباه در محاسبات فنی انتخاب سایز و طول میخ پرچ است. یکی از رایج ترین خطاها، انتخاب پرچ صرفا بر اساس تجربه قبلی بدون بررسی ضخامت جدید قطعات است.
خطای دیگر، بی توجهی به محدوده گیرایی اعلام شده توسط تولیدکننده است. اگر ضخامت قطعات خارج از این محدوده باشد، حتی اگر طول ظاهرا مناسب به نظر برسد، اتصال به درستی شکل نمی گیرد.
استفاده از پرچ با قطر بیش از حد بزرگ نیز مشکل ساز است. این کار باعث کاهش سطح مقطع موثر قطعه و افزایش احتمال ترک خوردگی می شود. در مقابل، قطر بسیار کوچک باعث افزایش تنش و شکست زودهنگام می شود.
تاثیر شرایط محیطی بر انتخاب طول و سایز
شرایط محیطی مانند رطوبت، دمای بالا، ارتعاش و تماس با مواد شیمیایی نیز باید در نظر گرفته شود. در محیط های خورنده، استفاده از پرچ استیل یا پرچ آبکاری شده توصیه می شود. همچنین در محیط های دارای ارتعاش بالا، انتخاب طول مناسب برای ایجاد قفل مکانیکی قوی اهمیت ویژه دارد.
بی توجهی به این عوامل باعث کاهش عمر مفید اتصال می شود. به همین دلیل تاکید می کنیم که محاسبات فنی انتخاب سایز و طول میخ پرچ باید به صورت جامع و با در نظر گرفتن تمامی شرایط کاری انجام شود.
نقش استانداردها در تعیین سایز و طول میخ پرچ
استانداردهای بین المللی مانند DIN، ISO و ANSI راهنمای دقیقی برای انتخاب ابعاد پرچ ارائه می دهند. این استانداردها شامل جداولی هستند که محدوده قطر، طول، تلرانس ها و ظرفیت باربری را مشخص می کنند.
استفاده از این استانداردها در کنار محاسبات مهندسی باعث می شود اتصال نهایی از نظر ایمنی و کیفیت در سطح مطلوبی قرار گیرد. تولیدکنندگان حرفه ای پرچ نیز محصولات خود را بر اساس همین استانداردها عرضه می کنند تا مشتریان بتوانند با اطمینان از آن ها استفاده کنند.
سخن پایانی
محاسبات فنی انتخاب سایز و طول میخ پرچ فرآیندی مهندسی، دقیق و تاثیرگذار در کیفیت نهایی اتصال است. انتخاب صحیح قطر و طول نه تنها استحکام مکانیکی اتصال را تضمین می کند، بلکه از بروز خرابی، دوباره کاری و افزایش هزینه جلوگیری می کند. در این مقاله تلاش کردیم تمام جنبه های فنی، فرمول ها، مثال های عملی و خطاهای رایج را بررسی کنیم تا بتوانید با دیدی حرفه ای تصمیم گیری کنید.
سوالات متداول
- چگونه بفهمیم طول انتخاب شده برای میخ پرچ مناسب است؟
برای اطمینان از مناسب بودن طول، باید مجموع ضخامت قطعات را اندازه گیری کرده و آن را با محدوده گیرایی اعلام شده توسط تولیدکننده مقایسه کنید. همچنین پس از نصب آزمایشی، باید گل انتهایی کاملا شکل گرفته و اتصال بدون لقی باشد. - آیا می توان از یک سایز پرچ برای همه پروژه ها استفاده کرد؟
خیر. هر پروژه بسته به ضخامت قطعات، نوع بارگذاری، جنس متریال و شرایط محیطی نیاز به بررسی جداگانه دارد. استفاده از یک سایز ثابت می تواند باعث کاهش ایمنی و دوام اتصال شود. - در صورت تردید بین دو طول استاندارد، کدام را انتخاب کنیم؟
اگر ضخامت در مرز دو محدوده قرار دارد، بهتر است به جدول محدوده گیرایی مراجعه کنید و گزینه ای را انتخاب کنید که ضخامت شما در میانه بازه آن قرار گیرد. در صورت نیاز می توانید با تامین کننده تخصصی پرچ مشورت کنید.
