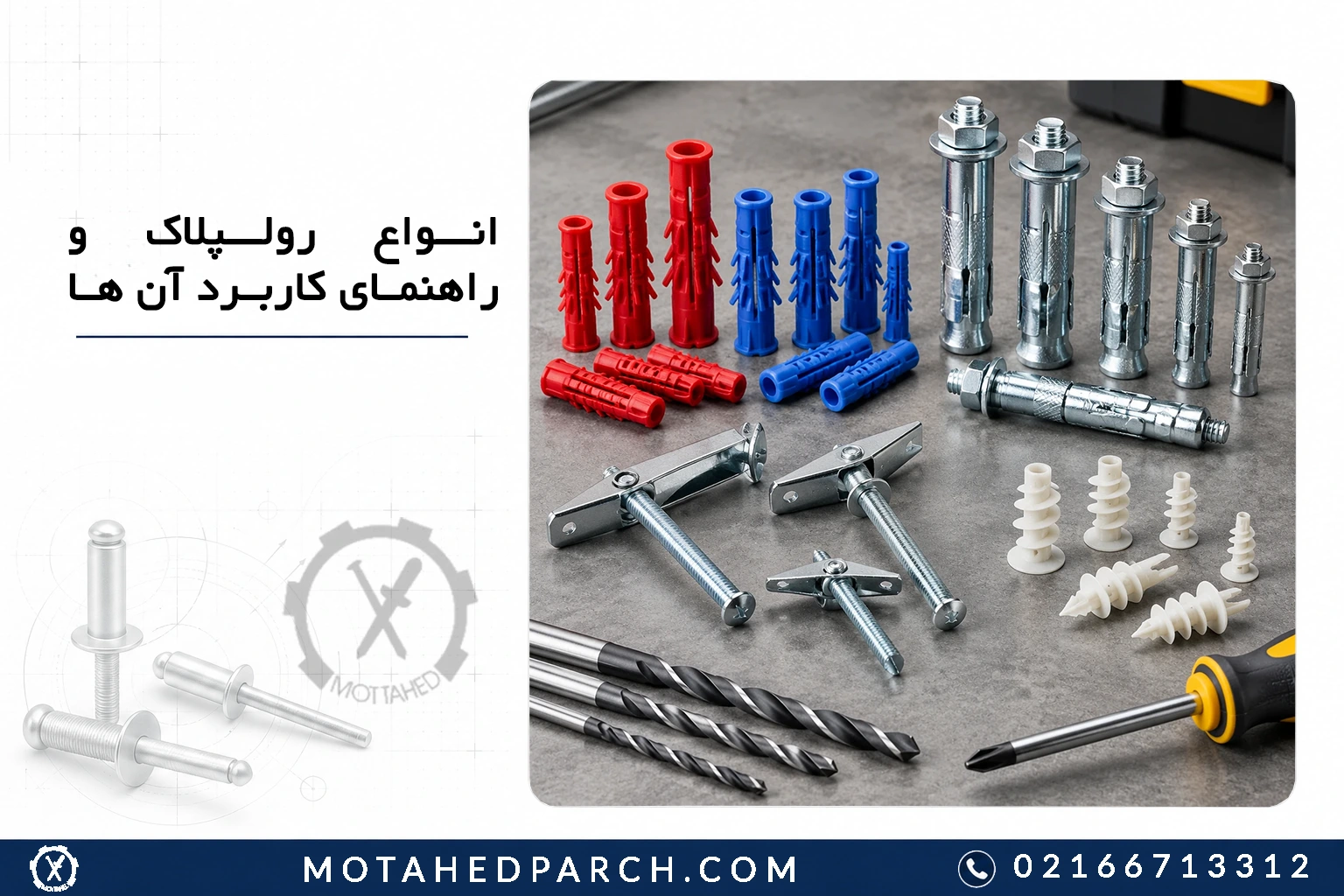

به عنوان یکی از مهم ترین مباحث در ابزارآلات و صنعت اتصالات انواع رولپلاک و راهنمای کاربرد آن ها ، نقش بسیار حیاتی در پایداری سازه ها و نصب تجهیزات مختلف ایفا می کند. انتخاب درست این قطعه کوچک اما کلیدی می تواند امنیت اتصال وسایل سنگین و سبک را بر روی سطوح مختلف تضمین کند. رولپلاک ها قطعاتی هستند که برای ایجاد اتصال محکم پیچ در سطوح شکننده، پوک یا سست نظیر بتن، آجر، گچ و دیوارهای کاذب به کار می روند.
بدون استفاده از این انکرهای اتصالی، پیچ ها به تنهایی توانایی درگیر شدن با مصالح ساختمانی را ندارند و تحت فشار بار وارد شده به سرعت خارج می شوند. صنعت ساختمان و تاسیسات همواره نیازمند شناخت دقیق مصالح و انتخاب ابزار متناسب با نوع دیواره است. تفاوت در بافت دیوارها باعث شده است که طراحان و سازندگان اتصالات، مدل های متعددی از انکرها را روانه بازار کنند. شناخت ویژگی های فنی هر مدل به خریداران و مجریان پروژه ها کمک می کند تا از بروز خسارات ناشی از سقوط اشیاء یا شکستن دیوار جلوگیری نمایند.
اهمیت انتخاب درست انکرها و اتصالات دیواری
تنوع بالای مصالح ساختمانی در معماری امروز سبب شده است که یک نوع قطعه اتصالی به هیچ وجه برای تمامی پروژه ها پاسخگو نباشد. اگر از قطعه نامناسب استفاده شود، احتمال رها شدن اتصال و سقوط اجسام بسیار بالا می رود که این مسئله علاوه بر خسارات مالی می تواند خطرات جانی نیز به همراه داشته باشد. برای نمونه استفاده از یک انکر ساده پلاستیکی برای نصب لوستر یا تجهیزات سنگین بر روی سقف گچی کاملا اشتباه است و حتما باید از انکرهای پروانه ای یا فلیپ بولت استفاده شود.
انتخاب نادرست نه تنها منجر به عدم استحکام می شود، بلکه می تواند به بافت دیوار نیز آسیب جدی وارد کند. خرد شدن آجر، ایجاد ترک در بتن یا سوراخ شدن بیش از حد دیوارهای پیش ساخته گچی از جمله تبعات انتخاب اشتباه قطعه است. مهندسان سازه و مجریان تاسیسات باید پیش از اجرای عملیات نصب، وزن بار زنده و مرده، جنس بستر، محیط نصب از نظر رطوبت و دمایی و همچنین نوع نیروی وارده شامل کششی، برشی یا ترکیبی را به دقت ارزیابی کنند. در مجتمع های صنعتی و کارخانجات، توجه به انواع رولپلاک و راهنمای کاربرد آن ها به عنوان یک دستورالعمل ایمنی تلقی می شود و از آسیب به تجهیزات گران قیمت جلوگیری می نماید.
همچنین باید توجه داشت که انتخاب قطعه مناسب مستقیما بر انتخاب نوع پیچ یا سایر ملزومات نظیر میخ پرچ و اتصالات مکمل تاثیرگذار است. هماهنگی کامل بین قطر سوراخ، قطر قطعه واسط و قطر پیچ، پایداری ساختار را تضمین می کند. هرگونه عدم تطابق در سایز این سه عنصر، منجر به عدم انبساط کامل قطعه یا شکستن آن در هنگام بستن پیچ خواهد شد. بنابراین آگاهی از دسته بندی ها و مشخصات فنی این ابزار، پیش شرط هرگونه اقدام عمرانی و تاسیساتی است.

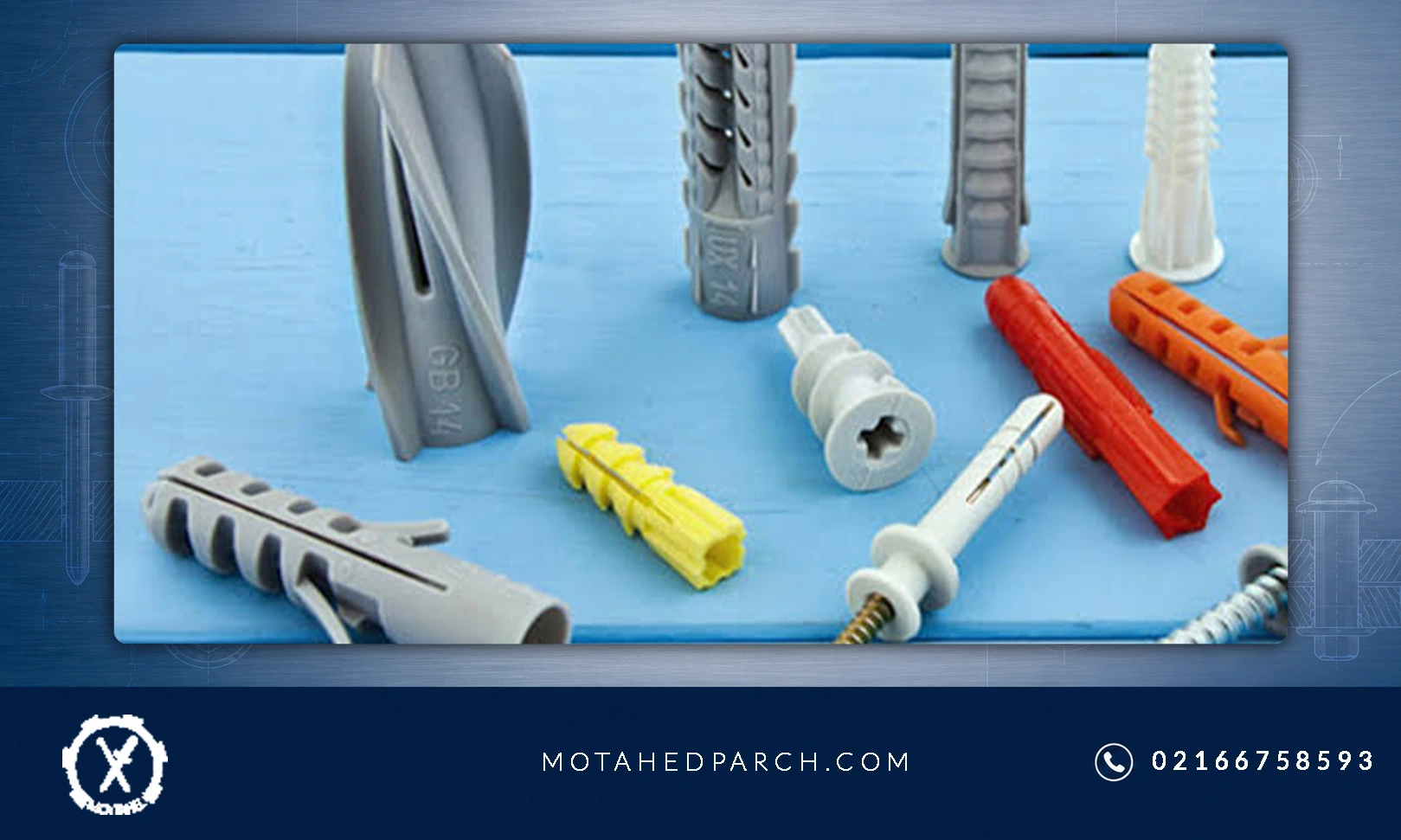

دسته بندی انواع رولپلاک بر اساس جنس و ساختار
تولیدکنندگان ابزارآلات اتصالی، این قطعات را در متریال ها و ساختارهای گوناگونی طراحی می کنند تا جوابگوی نیازهای متفاوت صنعت باشند. به طور کلی این قطعات از نظر جنس به دو دسته اصلی پلیمری یا پلاستیکی و فلزی تقسیم می شوند. هر کدام از این گروه ها دارای زیرمجموعه های فراوانی هستند که برای کاربردهای خاصی بهینه سازی شده اند. در این بخش ساختار کلی و متریال به کار رفته در تولید این محصولات را بررسی می کنیم تا دید جامعی نسبت به جنس اتصالات پیدا کنید.
قطعات پلیمری معمولا از جنس پلی اتیلن، پلی پروپیلن یا نایلون ساخته می شوند. نایلون به دلیل مقاومت بالاتر در برابر حرارت، کشش و فرسودگی، باکیفیت ترین متریال برای تولید قطعات پلاستیکی به شمار می رود. قطعات فلزی که در اصطلاح تخصصی تر به عنوان انکربولت یا انکر فلزی شناخته می شوند، از فولاد، آهن با روکش گالوانیزه یا استیل ضد زنگ تولید می گردند. قطعات فلزی برای تحمل بارهای سنگین و شرایط محیطی سخت طراحی شده اند و توانایی تحمل نیروهای برشی و کششی بسیار بالایی را دارند.

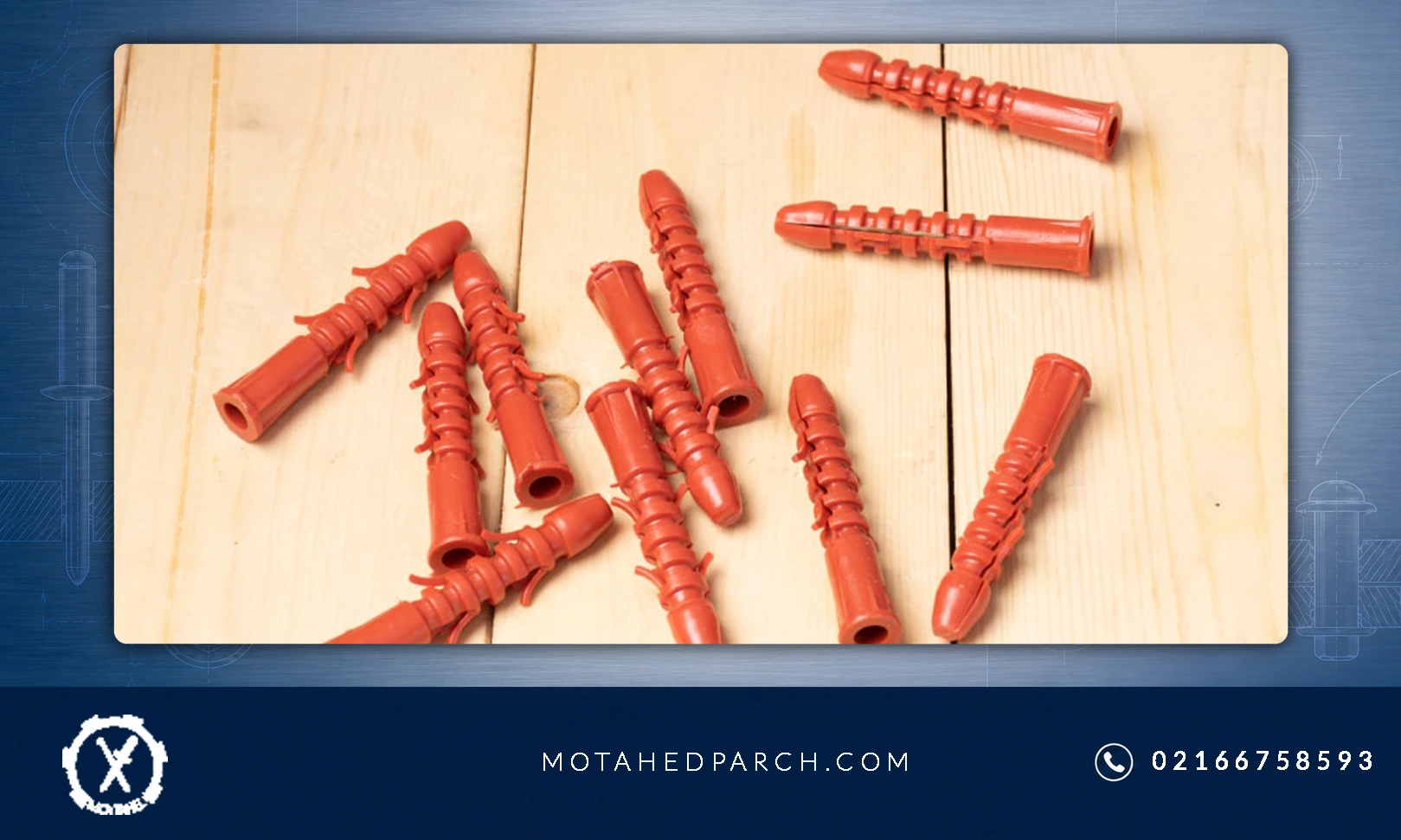

مدل های پلاستیکی و نایلونی ساده
شناخته شده ترین و پرکاربردترین نوع اتصالات در کارهای خانگی و تاسیسات سبک، مدل های پلاستیکی ساده هستند. این قطعات معمولا به رنگ های خاکستری، قرمز، آبی یا سفید تولید می شوند و دارای لبه ها و باله های شیاردار در بدنه خود می باشند. ساختار این مدل ها به گونه ای است که با شیارهای طولی و عرضی موجود روی بدنه، از چرخش قطعه در داخل سوراخ دیوار در هنگام پیچ کاری جلوگیری می کنند.
طراحی این قطعات بر اساس انبساط دو طرفه یا چهار طرفه است. هنگامی که پیچ به درون آن رانده می شود، دیواره های پلاستیکی شکافته شده و به اطراف پهن می شوند. این مدل برای نصب بر روی دیوارهای آجری متراکم، سنگ و بتن سخت بسیار مناسب است. از مزایای عمده این گروه می توان به قیمت ارزان، سهولت در نصب و فراوانی سایزها اشاره نمود. با این حال استفاده از مدل های پلاستیکی برای بارهای بسیار سنگین یا دیوارهای سست توصیه نمی شود، زیرا پلیمر زیر فشار مداوم بارهای فوق سنگین دچار خزش و تغییر شکل می شود.
مدل های حاشیه دار یا لبه دار
یکی از مشکلات رایج در هنگام نصب، سرخوردن و فرورفتن کامل قطعه پلاستیکی به داخل سوراخ دیوار است. این مسئله به ویژه زمانی رخ می دهد که سوراخ ایجاد شده کمی بزرگتر از سایز استاندارد باشد یا عمق سوراخ بیش از طول قطعه در نظر گرفته شود. برای حل این چالش، طراحان مدل های حاشیه دار یا لبه دار را روانه بازار کرده اند.
در لبه بالایی این قطعات، یک واشر یا طوقه برجسته پلاستیکی تعبیه شده است. این طوقه لبه سوراخ دیوار را می پوشاند و مانع از فرو رفتن قطعه به عمق سوراخ می شود. این ویژگی در دیوارهای توخالی و سنگ های پلاک ساختمانی اهمیت مضاعفی پیدا می کند. وجود لبه همچنین تمیزی کار را افزایش داده و پوشش مناسبی در سطح کار ایجاد می کند. بررسی دقیق انواع رولپلاک و راهنمای کاربرد آن ها نشان می دهد که استفاده از مدل لبه دار سرعت کارهای تاسیساتی را به طرز چشمگیری افزایش می دهد.
مدل های فیشر یا انکر پروانه ای
برای دیوارهای توخالی نظیر دیوارهای کاذب، کناف، پانل های گچی و بلوک های سفالی مجوف، مدل های معمولی پلاستیکی عملکرد مناسبی ندارند، زیرا فضای کافی برای ایجاد فشار اصطکاکی در داخل دیوار وجود ندارد. در این مصالح، باید از مدل های پروانه ای استفاده کرد که مکانیسم گیرایی آن ها بر پایه قفل شدن در پشت جدار دیوار است.
مدل پروانه ای دارای باله های تاشونده است. هنگامی که این قطعه وارد سوراخ می شود، باله ها جمع شده و از سوراخ عبور می کنند. پس از عبور کامل از ضخامت پانل یا جداره آجر توخالی، باله ها در فضای خالی پشت دیوار باز می شوند. با بستن پیچ، این باله ها به سمت سطح داخلی دیوار کشیده شده و مانند یک قلاب یا انبر، جداره دیوار را در میان می گیرند. این مکانیزم مانع از بیرون کشیده شدن قطعه شده و توزیع بار را در مساحت وسیعی از پشت پانل انجام می دهد.
مدل های حلزونی یا دیوارهای کاذب
دیوارهای گچی و پانل های درای وال به دلیل بافت نرم و ترد خود، نیازمند اتصالات اختصاصی هستند. مدل حلزونی که معمولا از جنس پلاستیک فشرده یا فلز روی ساخته می شود، یکی از بهترین ابزارها برای نصب در کناف است. بدنه این قطعه دارای رزوه های بسیار بزرگ و پهن شبیه به پیچ های رزوه درشت است.
نکته متمایزکننده مدل حلزونی این است که در بسیاری از موارد نیاز به دریل کاری اولیه ندارد. نوک مته ای شکل این قطعه به کاربر اجازه می دهد با استفاده از یک پیچ گوشتی، قطعه را مستقیما به داخل پانل گچی پیچ کند. رزوه های پهن خارجی، خودشان مسیر را در گچ باز کرده و بدون خرد کردن بافت اطراف، جای می گیرند. سپس پیچ اصلی درون سوراخ مرکزی این قطعه بسته می شود. این ابزار برای نصب پایه های تلویزیون سبک، قاب عکس، تابلوهای برق و کلید و پریز روی کناف گزینه ای ایده آل است.

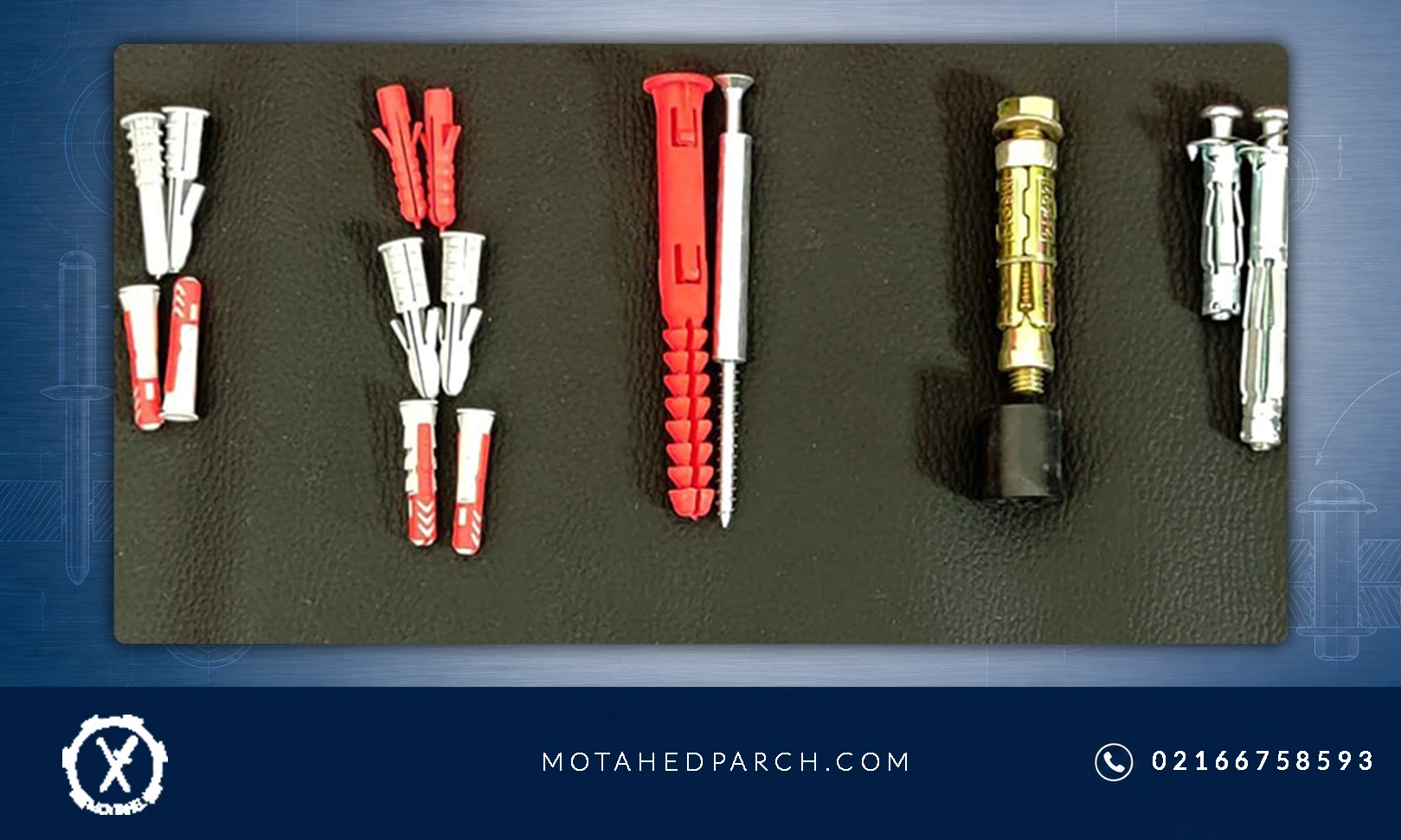

مدل های فلزی و انکربولت های سنگین
در کارهای عمرانی، سازه های فولادی، نصب ماشین آلات صنعتی و پایه های سنگین، مدل های پلاستیکی به هیچ عنوان توان تحمل نیروهای وارده را ندارند. در این شرایط از انکرهای فلزی یا انکربولت ها استفاده می شود. این قطعات از جنس فولاد مقاوم با روکش های ضد زنگ ساخته می شوند و مکانیسم انبساط فلزی بسیار قدرتمندی دارند.
ساختار انکر فلزی شامل یک غلاف چاک دار فلزی، یک مخروطی داخلی و یک پیچ یا استد رزوه شده است. با چرخاندن مهره یا پیچ، مهره مخروطی به سمت داخل غلاف کشیده شده و غلاف فلزی را شدیدا به دیواره های بتن می فشارد. این فشار اصطکاکی عظیم توانایی تحمل چندین تن بار ثابت و پویا را به اتصال می دهد. در فضاهای صنعتی، هماهنگی میان این اتصالات سنگین و قطعاتی چون پرچ چکشی یا میخ پرچ فولادی، ایمنی کامل کل سازه را تضمین می نماید.
راهنمای جامع کاربرد رولپلاک در مصالح مختلف
آگاهی از انواع مدل ها زمانی ارزشمند خواهد بود که بتوان قطعه مناسب را بر اساس جنس سطح مشخص کرد. هر نوع مصالح ساختمانی دارای چگالی، مقاومت فشاری و بافت داخلی متفاوتی است. عدم تطابق میان انکر و بستر، نتیجه ای جز شکست اتصال نخواهد داشت. در این بخش از مقاله انواع رولپلاک و راهنمای کاربرد آن ها به تحلیل نحوه استفاده از این اتصالات در انواع مصالح می پردازیم.
برای انتخاب صحیح، ابتدا باید نوع دیوار را تشخیص دهید. دیوارهای بتنی یکنواخت و بسیار سخت هستند؛ آجرهای فشاری و سنگ های ساختمانی تراکم بالایی دارند؛ دیوارهای سفالی دارای حفره های متعدد می باشند و دیوارهای پیش ساخته گچی کاملا ترد و پوک هستند. شناخت این خصوصیات به شما کمک می کند تا مناسب ترین مکانیسم گیرایی را انتخاب کنید.
کاربرد اتصالات در بتن و سنگ سخت
بتن و سنگ های طبیعی نظیر گرانیت و مرمریت، مقاوم ترین بسترها برای اتصال محسوب می شوند. به دلیل چگالی بالا و عدم وجود فضاهای خالی در داخل بتن استاندارد، می توان از انکرهای انبساطی پلاستیکی سنگین و انکربولت های فلزی استفاده کرد. در بتن، مکانیسم انبساط برشی بیشترین بازدهی را دارد.
برای نصب قطعات در بتن، ابتدا باید سوراخی دقیق هم سایز با قطر بیرونی انکر ایجاد شود. تمیز کردن گرد و غبار داخل سوراخ با ابزار باد یا فرچه پیش از جاگذاری قطعه بسیار حائز اهمیت است. وجود خاکه بتن در سوراخ می تواند اصطکاک انکر با دیواره را به شدت کاهش دهد. برای بارهای نیمه سنگین، انکرهای نایلونی چهار طرفه و برای بارهای فوق سنگین، انکربولت های مکانیکی فلزی بهترین کارایی را از خود نشان می دهند.

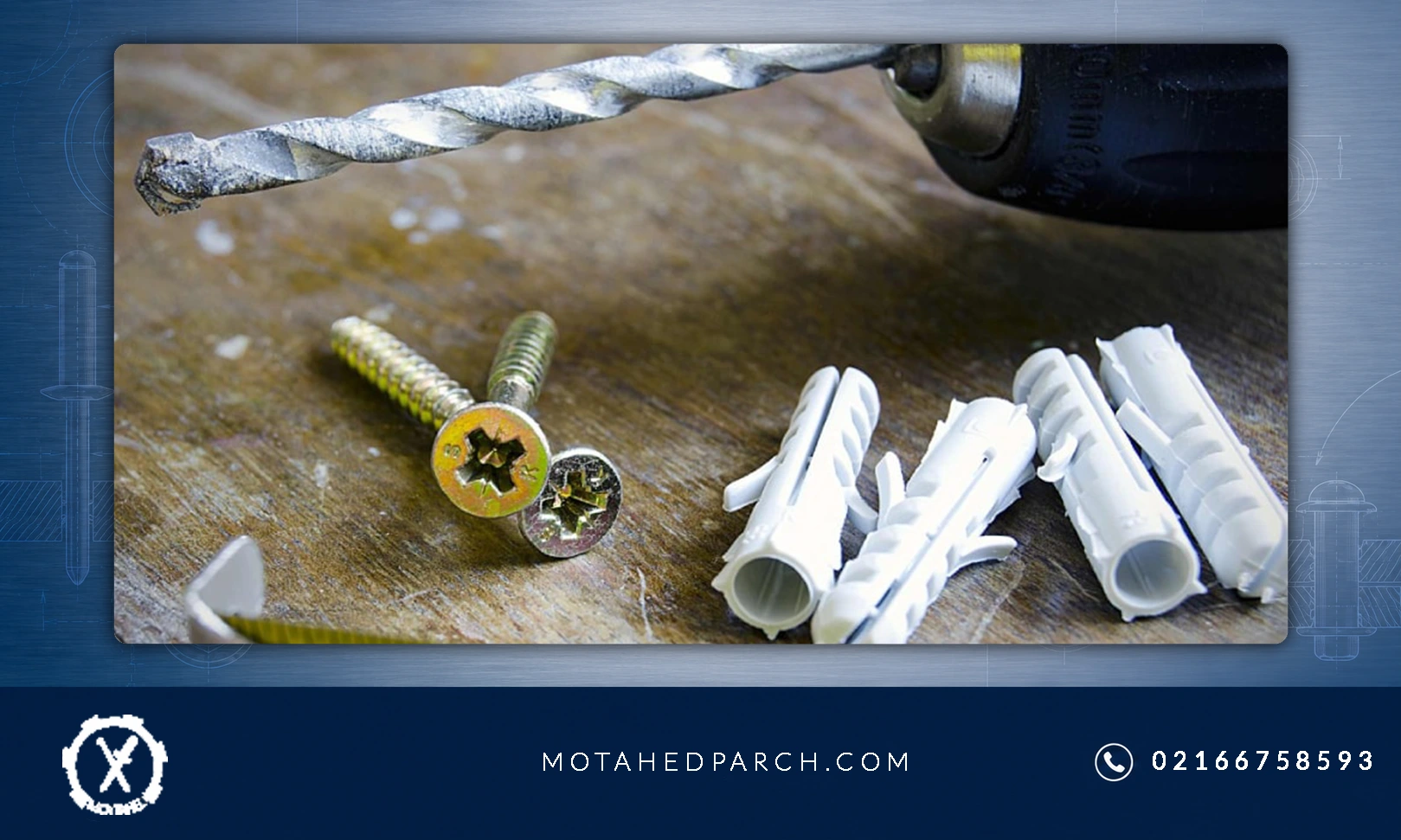

کاربرد اتصالات در آجر توخالی و بلوک سفالی
دیوارهای ساخته شده از آجر مجوف و بلوک های سفالی به دلیل داشتن دیواره های باریک و حفره های داخلی، چالش بزرگی در نصب ایجاد می کنند. اگر در این مصالح از انکرهای معمولی استفاده شود، قطعه پس از ورود به اولین حفره باز شده و هیچ دیواره ای برای ایجاد اصطکاک پیدا نمی کند.
در این گونه مصالح، استفاده از انکرهای پروانه ای، انکرهای شانه ای یا انکرهای شیمیایی (چسب کاشت) توصیه می شود. انکرهای شانه ای به گونه ای طراحی شده اند که هنگام وارد شدن پیچ، جمع شده و در داخل حفره های آجر یک گره بزرگ پلاستیکی ایجاد می کنند. این گره پشت دیواره داخلی آجر گیر کرده و اتصالی کاملا ایمن ایجاد می نماید. عدم توجه به این نکته باعث شل شدن سریع پیچ ها در دیوارهای سفالی می شود.
کاربرد اتصالات در دیوارهای گچی و کناف
پانل های گچی به شدت در برابر فشارهای نقطه ای شکننده هستند. بستن پیچ مستقیم یا استفاده از انکرهای انبساطی شدید در گچ، باعث خرد شدن بافت گچ اطراف سوراخ می شود. بنابراین در دیوارهای کاذب باید از مدل هایی استفاده کرد که بار را در سطح وسیع تری توزیع کنند.
بهترین گزینه ها برای کناف، مدل های حلزونی پلاستیکی یا فلزی و همچنین چترهای فلزی (Molly Bolts) هستند. مدل های چتری فلزی پس از جاگذاری در داخل سوراخ، با بستن پیچ باز شده و بازوهای فلزی آن در پشت پانل گچی کاملا پهن می شوند. این بازوها مانند یک آچار بزرگ پشت دیوار را می گیرند و اجازه نمی دهند بار وارد شده به نقطه کوچکی از گچ فشار وارد کند. برای نصب اجسام با وزن متوسط روی کناف، این مدل ها غیرقابل جایگزین هستند.
سخن پایانی
شناخت دقیق انواع رولپلاک و راهنمای کاربرد آن ها پایه و اساس اجرای اتصالات ایمن و باکیفیت در تمامی کارهای ساختمانی، تاسیساتی و صنعتی است. از مدل های پلاستیکی ساده برای کارهای سبک خانگی گرفته تا انکرهای فلزی سنگین و مدل های پروانه ای برای دیوارهای توخالی، هر کدام برای پاسخگویی به نیازی خاص طراحی شده اند. ارزیابی دقیق جنس بستر، وزن بار و شرایط محیطی پیش از خرید و نصب قطعات، شما را از بروز خسارات ناشی از شکست اتصالات مصون می دارد.
سوالات متداول انواع رولپلاک و راهنمای کاربرد آن ها
- چگونه سایز مته مناسب برای نصب رولپلاک را انتخاب کنیم؟
سایز مته دریل باید دقیقا با قطر خارجی بدنه رولپلاک برابر باشد. به عنوان مثال برای یک انکر با قطر بدنه ۷ میلی متر، باید از مته شماره ۷ استفاده کنید. این اطلاعات معمولا روی بدنه رولپلاک های استاندارد حک شده است. همچنین عمق دریل کاری باید اندکی بیشتر از طول انکر باشد تا قطعه به راحتی و کاملا درون سوراخ جای گیرد. - برای نصب وسایل سنگین روی دیوارهای کناف چه نوع اتصالی مناسب است؟
برای نصب تجهیزات سنگین بر روی دیوارهای کاذب و کناف، به هیچ عنوان نباید از انکرهای پلاستیکی ساده استفاده کرد. در این موارد باید از انکرهای چتری فلزی (مولی بولت) یا انکرهای فلیپ بولت استفاده شود. این ابزارها با باز شدن بازوهای فلزی در پشت پانل گچی، سطح اتکای وسیعی ایجاد کرده و بار را در مساحت بیشتری پخش می کنند تا مانع کنده شدن گچ شوند. - چرا گاهی رولپلاک در داخل سوراخ دیوار می چرخد و پیچ بسته نمی شود؟
چرخش انکر در داخل سوراخ معمولا به دو دلیل اتفاق می افتد: اول بزرگتر بودن قطر سوراخ نسبت به قطر انکر (به دلیل گشاد شدن سوراخ هنگام دریل کاری یا استفاده از مته نامناسب) و دوم شکستن باله های ضد چرخش روی بدنه انکر به دلیل کیفیت پایین متریال آن. برای حل این مشکل می توان از مدل های لبه دار و شیاردار با کیفیت بالاتر استفاده نمود یا سوراخ کاری را با دقت بیشتری انجام داد.
