یکی از تجهیزات خیلی مهم و کاربردی در زمینه ی لوله کشی فیتینگ یا اتصال روپیچ توپیچ می باشد، که در این مقاله به بررسی اینکه روپیچ توپیچ چیست؟ به صورت کامل می پردازیم.
علت اسم گذاری این اتصال به روپیچ توپیچ مدل و شکل ظاهری این قطعه است. روپیچ توپیچ جزوی از بوشن ها است که از رزوه در هر دو طرف داخل و خارج برخوردار می باشد.
به این ترتیب که یک سر این قطعه دارای دنده های نر و سر دیگر آن دارای دنده های مادگی می باشد. در نتیجه اتصال روپیچ توپیچ این امکان را دارد که هم از داخل و هم از خارج به لوله یا دیگر اتصالات لوله کشی دارای رزوه با قطر مختلف وصل شود.

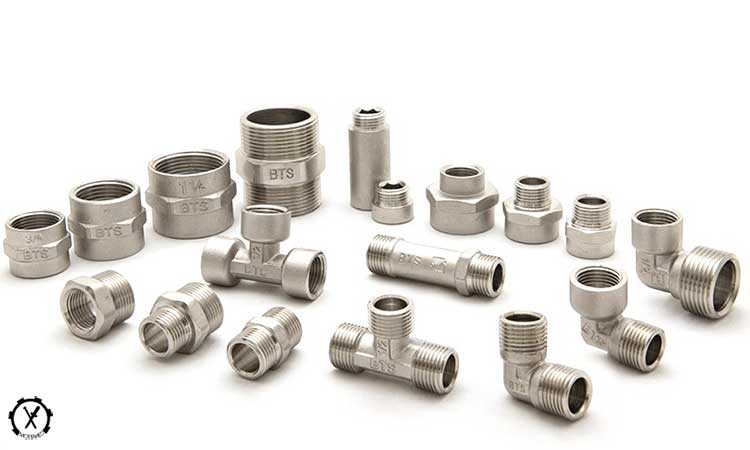

آشنایی با مدل های روپیچ توپیچ
یکی از مهم ترین و در واقع اساسی ترین کاربرد اتصال روپیچ توپیچ این می باشد که با استفاده از این قطعه می توان طول لوله ها در سیستم لوله کشی را افزایش داد. روپیچ توپیچ ها بر حسب ویژگی هایی از جمله: سایز، جنس و مدل نیز دسته بندی می شوند. از جمله روپیچ توپیچ های متدوال بر حسب جنس بدنه می توان از موارد زیر نام برد:
روپیچ توپیچ گالوانیزه
روپیچ توپیچ گالوانیزه در دو مدل روپیچ توپیچ گالوانیزه سفید و روپیچ توپیچ گالوانیزه سیاه تولید می شود که در عملیات های لوله کشی آب و گاز و صنایع بخار و هوا نیز کابرد دارد. این روپیچ توپیچ از جنس آلیاژ آهن و کربن تهیه شده و به همین علت ویژگی هایی از جمله قدرت در برابر ضربه، فشار و انعطاف پذیری بالا را در خود دارد.
روپیچ مدل چدنی
در کنار روپیچ های گالوانیزه که مختص لوله هایی از همین جنس می باشند، نوبت به روپیچ توپیچ های چدنی می رسد که این جنس نیز به علت استحکام بالایی که دارد عملکرد بسیاری را در لوله کشی به خود اختصاص داده است. روپیچ توپیچ های چدنی به شکل های آچار خور گرد و شش پر می باشند.
روپیچ توپیچ کرومی
یکی دیگر از انواع روپیچ توپیچ، روپیچ توپیچ کرومی تهیه شده از فلز کروم می باشد. این نوع روپیچ توپیچ استحکام زیادی را در برابر زنگ زدگی، فشار و ضربه دارد، زیرا نقطه جوش آن بسیار بالا می باشد. همچنین ویژگی ضد رسوب آن نیز قابل توجه است.
روپیچ مدل برنجی
روپیچ توپیچ برنجی در مقایسه با دیگر روپیچ توپیچ ها در جنس های دیگر از قدرت بالایی به جهت استحکام در برابر رسوب گرفتگی، زنگ زدگی، دمای زیاد و پوسیدگی برخوردار می باشد.
همچنین ویژگی ای از جمله توان بالای روپیچ توپیچ برنجی در برابر ضربه، فشار و آسیب این قطعه را به مناسب ترین انتخاب به جهت به کارگیری در زمینه لوله کشی آب ساختمان تبدیل کرده است.
روپیچ توپیچ پی وی سی
روپیچ توپیچ پی وی سی به این دلیل که از مواد پلی اتیلنی تهیه شده است، ویژگی مقاومت بالایی در برابر تشکیل رسوب دارد و هیچوقت زنگ نمی زند. این نوع اتصال می تواند به دیگر جنس لوله های فلزی مثل: مس، چدن و استیل وصل گردد.
همچنین سبکی و مقاومت این قطعه در برابر فشار و دمای 60 درجه از ویژگی های مختص آن به حساب می آید. به این علت روپیچ توپیچ پی وی سی می تواند انتخاب مناسبی به جهت به کارگیری در صنعت لوله کشی آب آشامیدنی باشد.
روپیچ چوپق
روپیچ توپیچ چوپق نیز در حقیقت یکی دیگر از تبدیل های روپیچ توپیچ می باشد. با این ویژگی که اضافه بر امکان در تغییر سایز لوله می تواند زاویه قرارگیری اتصالات را به حالت های 90 و 45 درجه تغییر دهد.
روپیچ توپیچ دنده ای
یکی از روپیچ توپیچ های بسیار کاربردی به جهت افزایش اندازه رزوه ها یا طول لوله ها، روپیچ توپیچ سیاه و سفید دنده ای می باشد. این قطعه دارای استقامت زیاد در مقابل ساییدگی، زنگ زدگی و واکنش با آب می باشد.
از روپیچ توپیچ سیاه دنده ای در زمان نصب شیرآلات و بستن کلکتورهای گازی استفاده زیادی می شود، و همچنین تنوع سایز این قطعه زیاد بوده که سایزهای دو، سه و چهار آن از جمله سایزبندی های کاربردی آن به شمار می آیند.
روپیچ توپیچ مدل زانویی
با به کارگیری از این قطعه می توان زاویه لوله ها را تا اندازه 45، 90 و 180 درجه عوض کرد. یکی از ویژگی این نوع اتصال تغییر مسیر لوله کشی با توجه به زاویه زانویی، انحراف جریان سیال و تغییر دیگر لوله به طور هم زمان با تغییر جهت آن می باشد.
احتمال ایجاد نشتی در اتصالات روپیچ توپیچ زانویی خیلی کم می باشد و در این نوع روپیچ توپیچ اگر که از جنس بدنه مرغوب تولید شده باشند، جمع شدن رسوب نیز غیرممکن است.
آشنایی با کاربرد روپیچ توپیچ
در زمان عملیات سیستم لوله کشی آب، نصب شیرآلات سینک ظرفشویی، شیرآلات توکار، اتصال شیرهای آب سرد و گرم زیر روشویی و حتی عملیات لوله کشی رادیاتورها می توان با استفاده از روپیچ توپیچ برای افزایش طول لوله کمک گرفت.
به طور مثال فکر کنید که قصد وصل کردن شیر پایین رادیاتور به سیستم لوله کشی آن را دارید، اما سیستم لوله کشی رادیاتور از داخل کار به شکل توکار نصب شده است، و دسترسی به سر لوله برای وصل کردن شیر رادیاتور به آن عملا نا ممکن است.
در این صورت با بهره گیری از اتصال روپیچ توپیچ به سر لوله، اضافه بر افزایش طول لوله یا عمق کار فضای زیادتری را هم می توان برای نصب شیر بر روی آن به وجود آورد.
در نتیجه عملکرد اتصال روپیچ توپیچ در همه تجهیزات و سیستم لوله کشی ساختمان مانند: نصب شیرآلات، سیستم لوله کشی آب در سینک ظرفشویی، سینک روشویی، ماشین لباسشویی، ماشین ظرفشویی، رادیاتور شوفاژ، پکیج و… قابل استفاده می باشد.
سخن پایانی
ما همواره در این مقاله به بررسی اینکه روپیچ توپیچ چیست؟ و چه کاربردی را دارد نیز پرداختیم و همچنین برخی از انواع روپیچ توپیچ ها را با ویژگی ها و کاربردهایشان نیز برای شما همراهان ذکر کردیم تا شما با آگاهی بیشتری روپیچ توپیچ کاربردی خود را انتخاب کنید.
سوالات متدوال روپیچ توپیچ چیست؟
- روپیچ توپیچ چیست؟
یکی از مهم ترین و در واقع اساسی ترین کاربرد اتصال روپیچ توپیچ این می باشد که با استفاده از این قطعه می توان طول لوله ها در سیستم لوله کشی را افزایش داد. - مغزی روپیچ توپیچ چیست؟
گاهی در زمان عملیات لوله کشی الزامی است تا اتصالات نر و ماده تغییر کنند، که این امر با استفاده از مغزی روپیچ توپیچ ممکن می شود. - روپیچ توپیچ ها در چه صنعتی استفاده می شوند؟
در زمان عملیات سیستم لوله کشی آب، نصب شیرآلات سینک ظرفشویی، شیرآلات توکار، اتصال شیرهای آب سرد و گرم زیر روشویی و حتی عملیات لوله کشی رادیاتورها می توان با استفاده از روپیچ توپیچ برای افزایش طول لوله کمک گرفت.
