نحوه محاسبه نیروی گشتاور پیچ و مهره

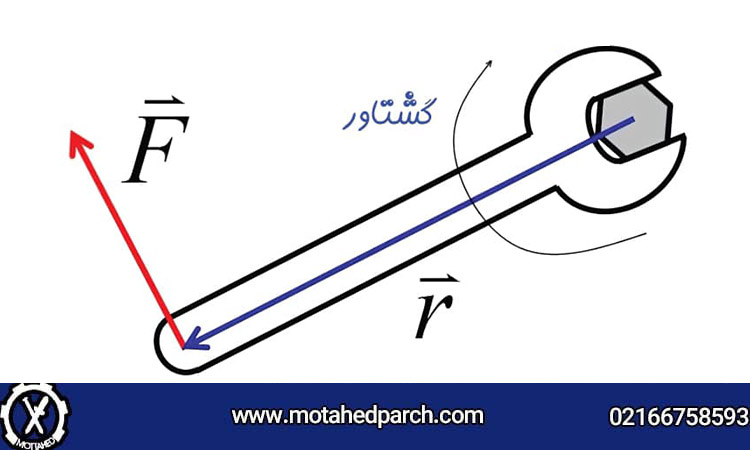

در صنعت مهندسی، اتصالات نقش حیاتی ایفا می‌ کنند و پیچ و مهره‌ ها به عنوان یکی از رایج‌ ترین روش‌ های اتصال، از اهمیت بسزایی برخوردارند. گشتاور پیچ و مهره، نیروی چرخشی لازم برای سفت کردن یا شل کردن آنهاست که درک دقیق و محاسبه صحیح آن، تضمین کننده اتصالاتی محکم و ایمن خواهد بود. در این مقاله، به بررسی عمیق و مفصل نحوه محاسبه نیروی گشتاور پیچ و مهره می‌ پردازیم و با ارائه جزئیات و مثال‌ های متعدد، درک کاملی از این موضوع را برای شما فراهم خواهیم کرد.

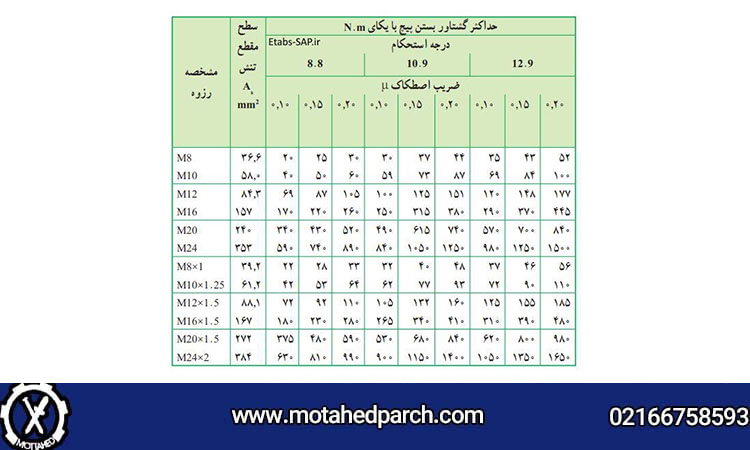

جدول گشتاور پیچ ها

مراحل صحیح محاسبه گشتاور در اتصال پیچ و مهره

محاسبه نیروی گشتاور در اتصال پیچ و مهره یکی از مراحل اساسی در طراحی و نصب اتصالات مکانیکی است. این محاسبه دقیق می تواند به استحکام و ایمنی سازه ها کمک کند و از مشکلاتی مانند شل شدن پیچ ها، نشت یا خرابی های غیرمترقبه جلوگیری کند. در این مقاله، مراحل صحیح محاسبه گشتاور پیچ و مهره را توضیح می دهیم.

شناخت ویژگی های پیچ و مهره

قبل از هر چیز، باید ویژگی های پیچ و مهره را بشناسید. این ویژگی ها شامل قطر پیچ، جنس آن، گرید یا مقاومت کششی، و نوع مهره است. برای محاسبه دقیق نیروی گشتاور، این اطلاعات به شما کمک می کند تا درک بهتری از شرایط اتصال داشته باشید.

• قطر پیچ: قطر پیچ یکی از عوامل اصلی در محاسبه گشتاور است. هرچه قطر پیچ بیشتر باشد، نیروی گشتاور مورد نیاز برای بستن آن نیز بیشتر خواهد بود.
• جنس پیچ و مهره: جنس مواد استفاده شده در پیچ و مهره می تواند بر میزان اصطکاک و در نتیجه نیروی گشتاور تأثیر بگذارد.
• گرید پیچ: گرید پیچ نشان دهنده مقاومت کششی آن است که در محاسبه گشتاور اهمیت زیادی دارد.

استفاده از فرمول های گشتاور

گشتاور پیچ و مهره به وسیله فرمول های خاصی محاسبه می شود. یکی از رایج ترین فرمول ها برای محاسبه گشتاور عبارت است از:

[
T = K \times F \times D
]

در این فرمول:

1. Tنیروی گشتاور (در واحد نیوتن متر)
2. Kضریب اصطکاک که بستگی به جنس پیچ، مهره و نوع رزوه دارد.
3. Fنیروی محوری (نیروی مورد نیاز برای کشش یا فشردن پیچ)
4. Dقطر پیچ (در واحد میلی متر یا متر)

ضریب اصطکاک معمولاً از جداول استاندارد یا داده های تولیدکننده پیچ و مهره به دست می آید.

محاسبه نیروی کششی پیچ

برای تعیین نیروی گشتاور، ابتدا باید نیروی کششی پیچ را محاسبه کنید. این نیروی کششی تحت تأثیر عواملی مانند جنس و نوع ماده، ضخامت مهره و پیچ و شرایط کاری است. برای محاسبه دقیق تر، از فرمول زیر استفاده می شود:

[
F = \frac{T}{D \times K}
]

که در آن F نیروی کششی و T نیروی گشتاور است.

استفاده از جداول استاندارد

برای محاسبه دقیق تر، می توانید از جداول استاندارد گشتاور پیچ و مهره ها استفاده کنید که توسط تولیدکنندگان یا سازمان های مهندسی معتبر منتشر می شوند. این جداول به شما کمک می کنند تا نیروی گشتاور مناسب برای انواع پیچ ها و مهره ها را به راحتی به دست آورید. این جداول بر اساس اندازه و گرید پیچ ها تنظیم شده اند.

تعیین گشتاور نهایی و چک کردن آن

پس از محاسبه گشتاور، گشتاور نهایی باید با مشخصات تولیدکننده مطابقت داشته باشد. برای اطمینان از صحت محاسبات، بهتر است از یک دستگاه گشتاور سنج استفاده کنید. این دستگاه می تواند به شما کمک کند تا اطمینان حاصل کنید که نیروی گشتاور اعمال شده دقیقاً برابر با مقدار مورد نظر است.

تنظیم گشتاور بر اساس شرایط خاص

در برخی شرایط خاص، مانند اتصالات حساس یا در معرض دما و فشار بالا، ممکن است نیاز به تنظیم گشتاور پیچ و مهره داشته باشید. برای این منظور، ممکن است لازم باشد از گریدهای خاص پیچ و مهره و یا روش های خاصی مانند گشتاور-زاویه (Torque-Angle) استفاده کنید تا اتصال بهینه ای ایجاد شود.

عوامل موثر بر نحوه محاسبه نیروی گشتاور پیچ و مهره

در اینجا به مهم ترین آیتم های تاثیرگذار بر محاسبه نیروی گشتاور پیچ و مهره اشاره می شود.

مشخصات هندسی

• قطر پیچ
• نوع رزوه
  نوع رزوه (متریک، UNC، UNF و …) و گام رزوه (فاصله بین دو دنده متوالی) بر گشتاور اثرگذار است.
• ضریب اصطکاک
  اصطکاک بین سطوح تماس پیچ و مهره، واشر و سایر قطعات اتصال، بر گشتاور لازم برای سفت کردن آنها تاثیر می‌گذارد.

مشخصات مواد

• جنس پیچ و مهره
• کلاس و استحکام

فرمول‌ های محاسبه نیروی گشتاور پیچ و مهره

نحوه محاسبه نیروی گشتاور پیچ و مهره به شرح زیر است:

روش تجربی و مزایای آن

1. سادگی و سهولت انجام آزمایش
2. عدم نیاز به تجهیزات و ابزارهای پیچیده
3. امکان محاسبه گشتاور برای اتصالات خاص و غیرمعمول

مراحل انجام آزمایش

• انتخاب پیچ و مهره مناسب
  پیچ و مهره با جنس، گرید و ابعاد مورد نظر را انتخاب کنید.
• آماده سازی سطوح
  سطوح اتصال را تمیز و عاری از هرگونه آلودگی و زنگ زدگی نمایید.
• اعمال گشتاور
  با استفاده از آچار گشتاور، گشتاور را به تدریج افزایش دهید تا زمانی که پیچ به طور کامل سفت شود.
• ثبت مقادیر
  مقدار گشتاور اعمال شده و سایر اطلاعات مربوط به اتصال (نوع پیچ و مهره، جنس، ابعاد، گام رزوه و …) را ثبت کنید.
• تکرار آزمایش
  آزمایش را برای چندین بار با اتصالات مشابه تکرار کنید تا به نتایج قابل اعتماد برسید.

نکات مهم در انجام آزمایش

• استفاده از آچار گشتاور دقیق و کالیبره شده
• اعمال گشتاور به صورت تدریجی و پیوسته
• دقت در ثبت مقادیر
• توجه به شرایط محیطی (دما، رطوبت و …)

روش تقریبی

در این روش، از فرمول‌ های ساده‌ ای برای محاسبه گشتاور استفاده می‌ شود. این روش برای اتصالاتی که در آنها دقت متوسطی مورد نیاز است، مناسب است.
فرض کنید در یک آزمایش، گشتاور لازم برای سفت کردن یک پیچ M10 با کلاس 8.8، در 5 بار آزمایش به ترتیب 9000، 9200، 9100، 9300 و 9400 نیوتن متر ثبت شده است.

محاسبه گشتاور متوسط
T_avg = (9000 + 9200 + 9100 + 9300 + 9400) / 5 = 9200 نیوتن متر

گشتاور متوسط ​​لازم برای سفت کردن پیچ M10 با کلاس 8.8 در این آزمایش، 9200 نیوتن متر است.

ملاحظات:
روش تجربی در محاسبه گشتاور نیروی پیچ و مهره، روشی تقریبی است و دقت آن به عوامل مختلفی مانند دقت ابزار، مهارت اپراتور و شرایط محیطی بستگی دارد.
برای اتصالاتی که در آنها دقت بالایی مورد نیاز است، باید از روش‌های دقیق‌تر مانند روش‌های تحلیلی استفاده شود.

مزایای منحصر به فرد روش تقریبی

• دقت و صحت بالا
• قابلیت محاسبه گشتاور برای اتصالات پیچیده و خاص
• امکان تحلیل تنش و کرنش در اتصال

سخن پایانی

پیچ و مهره‌ها به عنوان یکی از رایج‌ ترین روش‌ های اتصال در صنعت مهندسی، حائز اهمیت هستند. جالب است بدانید که گشتاور پیچ و مهره، نیروی چرخشی مورد نیاز برای سفت یا شل کردن آنها را فراهم می کند. در این مقاله، به بررسی عمیق و مفصل نحوه محاسبه گشتاور پیچ و مهره پرداختیم. امیدواریم که برای شما مفید واقع شده باشد.

سوالات متداول نحوه محاسبه نیروی گشتاور پیچ و مهره

1. گشتاور پیچ و مهره چیست؟
   گشتاور پیچ و مهره، نیروی چرخشی لازم برای سفت کردن یا شل کردن آنهاست. به عبارت دیگر، گشتاور نشان دهنده میزان سختی سفت شدن پیچ و مهره است.
2. چرا محاسبه گشتاور پیچ و مهره مهم است؟
   محاسبه صحیح گشتاور پیچ و مهره به دلایل زیر حائز اهمیت است:
   ایمنی: گشتاور نامناسب می‌تواند منجر به شل شدن پیچ و مهره و در نتیجه نقص فنی و حوادث شود.
   عملکرد: گشتاور مناسب برای عملکرد صحیح اتصال و جلوگیری از آسیب به قطعات ضروری است.
   دوام: گشتاور صحیح به افزایش طول عمر اتصال و جلوگیری از خوردگی و فرسایش کمک می‌کند.
3. چه عواملی بر گشتاور پیچ و مهره تاثیر می‌گذارند؟
   عوامل متعددی بر گشتاور پیچ و مهره تاثیر می‌گذارند، از جمله:
   قطر پیچ: پیچ‌های با قطر بزرگ‌تر به گشتاور بیشتری برای سفت شدن نیاز دارند.
   نوع رزوه: رزوه‌های با گام ریزتر به گشتاور بیشتری برای سفت شدن نیاز دارند.
   ضریب اصطکاک: اصطکاک بین سطوح تماس پیچ و مهره، واشر و سایر قطعات اتصال بر گشتاور لازم برای سفت کردن آنها تاثیر می‌گذارد.
   جنس و کلاس پیچ و مهره: جنس و کلاس پیچ و مهره (مانند فولاد، آلیاژهای آلومینیوم، برنج و …) بر استحکام و در نتیجه گشتاور آنها تاثیر می‌گذارد.
   شرایط بارگذاری: میزان بارگذاری و نوع آن (استاتیک، دینامیکی، خستگی) بر گشتاور لازم برای سفت کردن پیچ و مهره تاثیر می‌گذارد.
