درک عمیق رفتار مکانیکی اتصالات در شرایطی که سازه تحت نیروهای متغیر و ناگهانی قرار دارد، ستون فقرات مهندسی سازه و متالورژی است. پرچ ها به عنوان یکی از قدیمی ترین و در عین حال قابل اعتمادترین روش های اتصال دائم، در محیط های عملیاتی واقعی به ندرت با بارهای استاتیک و ثابت روبرو هستند. در این مطلب به بررسی رفتار پرچ ها تحت بار ضربه ای و چرخه ای خواهیم پرداخت.
از بدنه یک هواپیما که در هر پرواز هزاران چرخه فشار و لرزش را تحمل می کند تا شاسی خودرویی که با سرعت از روی ناهمواری های جاده عبور کرده و بارهای ضربه ای شدیدی را تجربه می کند، همگی نیازمند تحلیلی دقیق از نحوه واکنش پرچ به این تنش ها هستند. تفاوت بنیادین میان یک ضربه آنی و یک بارگذاری تکرارپذیر، در سرعت انتقال انرژی و نحوه توزیع آن در شبکه کریستالی فلز نهفته است.
تفاوت کلیدی رفتار پرچ تحت بار ضربه در مقابل بار چرخه ای

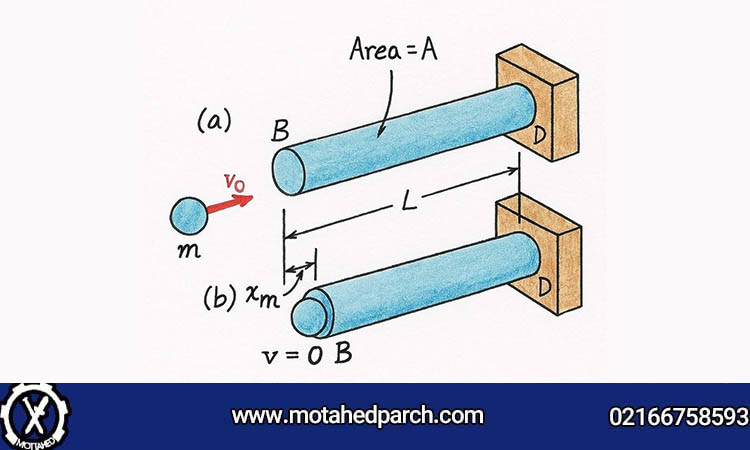

تفاوت اصلی میان این دو نوع بارگذاری در “زمان” و “نرخ اعمال نیرو” نهفته است. بار ضربه ای (Impact Load) انرژی بسیار زیادی را در کسر کوچکی از ثانیه به اتصال منتقل می کند. در این حالت، پرچ فرصت بسیار اندکی برای توزیع تنش در کل بدنه خود دارد و تمام انرژی باید توسط ناحیه کوچکی از ساقه یا سر پرچ جذب شود.
این فرآیند منجر به ایجاد موج های تنشی در ماده می شود که می تواند باعث شکست ناگهانی بدون هیچ گونه علامت قبلی گردد. در مقابل، بار چرخه ای (Cyclic Load) لزوماً شدید نیست، اما به صورت متناوب و با فرکانس های مختلف تکرار می شود. در بارگذاری چرخه ای، چالش اصلی پدیده “خستگی” (Fatigue) است. در اینجا، اتصال ممکن است تحت باری بسیار کمتر از حد تسلیم ماده دچار شکست شود. تفاوت کلیدی دیگر در نحوه رشد آسیب است.
در بار ضربه ای، آسیب معمولاً به صورت تغییر شکل پلاستیک وسیع یا شکست کلی در یک لحظه دیده می شود، اما در بار چرخه ای، آسیب از یک میکرو-ترک شروع شده و به تدریج در طول هزاران یا میلیون ها چرخه پیشروی می کند تا زمانی که مقطع باقی مانده دیگر توان تحمل بار را نداشته باشد و شکست نهایی رخ دهد.
چرا پرچ در بار ضربه ای ناگهانی تردتر از بارهای تکراری عمل می کنند؟
پاسخ این سوال در مفهومی به نام “نرخ کرنش” (Strain Rate) نهفته است. اکثر فلزات و آلیاژهای مورد استفاده در ساخت پرچ، مانند فولادهای کم کربن یا آلومینیوم های سری ۲۰۰۰، در برابر سرعت اعمال بار حساس هستند. وقتی ضربه به صورت ناگهانی وارد می شود، اتم های فلز زمان کافی برای لغزش روی صفحات کریستالی و ایجاد تغییر شکل پلاستیک (نرم) را ندارند.
در نتیجه، ماده به جای اینکه خم شود یا کش بیاید، رفتاری شبیه به مواد ترد از خود نشان داده و با کمترین تغییر شکل ظاهری، دچار شکستگی یا لب پر شدن می شود. این پدیده باعث می شود که مقاومت به ضربه (Impact Toughness) اتصال به شدت کاهش یابد. در بارهای تکراری، چون سطح نیرو معمولاً پایین تر است، ماده در هر چرخه فرصت کوچکی برای سازگاری موضعی دارد، اما در بار ضربه ای، تمرکز انرژی به قدری سریع است که پیوندهای متالورژیکی در برابر گسیختگی تسلیم می شوند.
به همین دلیل است که در طراحی سازه هایی که در معرض انفجار یا برخوردهای ناگهانی هستند، از پرچ هایی با آلیاژهای خاص که در نرخ کرنش بالا همچنان خاصیت چکش خواری خود را حفظ می کنند، استفاده می شود.
تمرکز تنش در لبه سوراخ پرچ: عامل اصلی شروع ترک در بارگذاری چرخه ای
سوراخ کاری در هر قطعه سازه ای به معنای ایجاد یک ناپیوستگی در مسیر جریان تنش است. هنگامی که یک ورق تحت بارگذاری کششی چرخه ای قرار می گیرد، خطوط تنش مجبور می شوند از اطراف سوراخ پرچ عبور کنند که این امر باعث تجمع تنش در لبه های سوراخ می شود. ضریب تمرکز تنش در این نقاط می تواند چندین برابر تنش میانگین در سایر نقاط ورق باشد.
در هر چرخه بارگذاری و باربرداری، لبه های سوراخ تحت فشار و کشش متناوب قرار می گیرند که باعث ایجاد لغزش های میکروسکوپی در ساختار فلز می شود. این نقاط تمرکز تنش، محل تولد ترک های خستگی هستند. حتی اگر خود پرچ بسیار مستحکم باشد، لبه سوراخ ورق به دلیل این تمرکز تنش، ضعیف ترین حلقه زنجیر محسوب می شود.
ترک ها معمولاً از این لبه ها شروع شده و به صورت عمود بر جهت بارگذاری رشد می کنند. اگر فرآیند پرچ کاری به گونه ای باشد که لبه های سوراخ دچار خراش یا آسیب دیدگی شده باشند، این تمرکز تنش تشدید شده و عمر خستگی اتصال به شدت سقوط می کند. مهندسان برای مقابله با این پدیده، از روش هایی مانند برقوکاری دقیق سوراخ ها یا ایجاد پیش تنش استفاده می کنند تا تمرکز تنش اولیه را خنثی کنند.
اثر قطر پرچ و فاصله (Pitch) بر عمر خستگی اتصالات تحت بار سینوسی
هندسه چیدمان پرچ ها نقش مستقیمی در توزیع بار و در نتیجه عمر خستگی سازه دارد. بار سینوسی که به صورت مداوم نوسان می کند، به شدت به نحوه تقسیم نیرو بین پرچ های مختلف حساس است. با افزایش قطر پرچ، سطح مقطع درگیر برای تحمل بار افزایش یافته و تنش اسمی کاهش می یابد که به طور منطقی باعث افزایش عمر خستگی می شود.
اما افزایش بیش از حد قطر نیز می تواند باعث ضعیف شدن ورق پایه و کاهش فضای بین سوراخ ها شود که خود منشاء مشکلات جدیدی است. فاصله بین دو پرچ یا همان گام پرچ (Pitch) پارامتر حیاتی دیگری است. اگر فاصله پرچ ها خیلی زیاد باشد، ورق بین دو پرچ دچار کمانش موضعی شده و تمرکز بار روی سوراخ ها افزایش می یابد.
از سوی دیگر، اگر پرچ ها خیلی به هم نزدیک باشند، نواحی تمرکز تنش آن ها با یکدیگر تداخل پیدا کرده و یک مسیر هموار برای رشد سریع ترک از یک سوراخ به سوراخ دیگر ایجاد می شود. یافتن فاصله بهینه که توزیع بار را یکنواخت کرده و از هم پوشانی میدان های تنش جلوگیری کند، کلید دستیابی به بالاترین تعداد چرخه پیش از شکست در بارهای سینوسی است.
بار ضربه ای چطور باعث تغییر شکل پلاستیک موضعی می شود؟
هنگامی که یک جسم سخت با سرعت بالا به یک سازه پرچ شده برخورد می کند، یک موج فشاری در طول اتصال حرکت می کند. اگر شدت این موج از حد تسلیم ماده پرچ یا ورق فراتر رود، تغییر شکل پلاستیک موضعی رخ می دهد. برخلاف بارهای استاتیک که کل قطعه تغییر شکل می دهد، در بار ضربه ای این تغییر شکل کاملاً محدود به ناحیه تماس و اطراف ساقه پرچ است.
این “لهیدگی” ناگهانی باعث می شود که پرچ در جای خود شل شده یا سر آن دچار تغییر شکل قارچی شکل غیرمتوازن شود. تغییر شکل پلاستیک موضعی در اثر ضربه، باعث ایجاد تنش های پسماند (Residual Stresses) در اتصال می شود. این تنش ها می توانند دوگانه عمل کنند؛ در برخی موارد باعث سفت تر شدن موقتی اتصال می شوند، اما در اغلب موارد به دلیل نامتقارن بودن، باعث ایجاد عدم توازن در توزیع بارهای بعدی می شوند.
همچنین، این تغییر شکل می تواند لایه های محافظتی و ضدزنگ را از بین برده و مسیر را برای نفوذ عوامل خورنده باز کند که در کنار آسیب ساختاری، فرسایش شیمیایی را نیز تسریع می بخشد.
مکانیزم شکست پرچ ها در بارگذاری چرخه ای
شکست خستگی در پرچ ها یک فرآیند سه مرحله ای کلاسیک اما بسیار خطرناک است. مرحله اول، “جوانه زنی ترک” است که معمولاً در نقاط نقص میکروسکوپی یا در نواحی تمرکز تنش بالا رخ می دهد. در این مرحله هیچ اثر ظاهری از خرابی دیده نمی شود. مرحله دوم، “اشاعه یا رشد ترک” است. در هر چرخه بارگذاری، لبه ترک کمی باز شده و دوباره بسته می شود و با هر حرکت، نوک ترک به عمق ماده نفوذ می کند.
این مرحله می تواند هزاران ساعت طول بکشد و علائمی به نام “خطوط ساحلی” (Beach Marks) بر جای بگذارد. مرحله سوم و نهایی، “شکست سریع” نام دارد. وقتی ترک به اندازه ای بزرگ شد که سطح مقطع باقی مانده توان تحمل بار اعمالی را نداشته باشد، پرچ یا ورق ناگهان و با یک صدای مهیب از هم می پاشد. در این نوع شکست، سطح مقطع شکسته شده معمولاً دارای دو بخش است که یک بخش صیقلی که در اثر سایش لبه های ترک در طول چرخه ها ایجاد شده، و یک بخش خشن و دانه دانه که مربوط به شکست نهایی و ناگهانی است.
بررسی این سطوح شکست در تحلیل های پس از حادثه (Forensic Engineering) برای تشخیص علت اصلی سقوط هواپیماها یا ریزش پل ها حیاتی است.
مقایسه عملکرد پرچ های توپر، نیم لوله ای و کور تحت بارهای دینامیکی و ضربه ای
انتخاب نوع پرچ تاثیر عمیقی بر مقاومت سازه در برابر بارهای ناپایدار دارد. پرچ های توپر (Solid Rivets) به دلیل پر کردن کامل سوراخ و ایجاد بیشترین سطح تماس، بهترین عملکرد را در بارهای چرخه ای سنگین دارند؛ این پرچ ها یکپارچگی ساختاری بالایی ایجاد می کنند اما در برابر ضربه های بسیار شدید به دلیل سختی بالا ممکن است ترک بخورند.
پرچ های نیم لوله ای به دلیل انعطاف پذیری بیشتر در ناحیه اتصال، در برابر ضربات ملایم عملکرد بهتری دارند و انرژی را با تغییر شکل کنترل شده جذب می کنند، اما مقاومت خستگی آن ها کمتر از مدل های توپر است. پرچ های کور (Pop Rivets) که معمولاً در اتصالات یک طرفه استفاده می شوند، ضعیف ترین عملکرد را در بارهای دینامیکی و ضربه ای دارند. وجود ساقه باقی مانده (Mandrel) در داخل پرچ می تواند باعث ایجاد تمرکز تنش داخلی و لرزش های ناخواسته شود.
تحت بارهای چرخه ای، پرچ های کور خیلی زودتر شل می شوند زیرا نیروی پیش تنیدگی آن ها معمولاً کمتر و غیریکنواخت تر از پرچ های نصب شده با دستگاه پرس است. با این حال، در کاربردهای غیرسازه ای که لرزش ها محدود هستند، به دلیل سهولت نصب همچنان کاربرد وسیعی دارند.
در هواپیما و خودرو، بار ضربه ای و چرخه ای بیشترین ریسک شکست پرچ را دارد؟
در صنعت هوانوردی، بار چرخه ای (خستگی) بزرگترین دشمن است. هر بار که کابین هواپیما تحت فشار قرار می گیرد (Pressurization) و سپس تخلیه می شود، کل بدنه یک چرخه تنش بزرگ را تجربه می کند. علاوه بر این، لرزش های موتور و تلاطم های هوایی، میلیون ها چرخه بارگذاری با دامنه کم ایجاد می کنند. شکست های تاریخی در بدنه هواپیماها (مانند حادثه هواپیمایی آلوها) نشان داد که چطور ترک های ریز خستگی در سوراخ های پرچ می توانند به هم پیوسته و باعث فاجعه شوند.
در مقابل، در صنعت خودرو، هر دو بار ضربه ای و چرخه ای اهمیت دارند. خودروها در حین حرکت در جاده تحت بارهای چرخه ای ناشی از ارتعاشات سیستم تعلیق هستند، اما چالش اصلی “ایمنی در تصادف” (Crashworthiness) است. در لحظه تصادف، پرچ های بدنه و شاسی تحت بار ضربه ای فوق العاده شدیدی قرار می گیرند.
در اینجا، پرچ نباید به صورت ترد بشکند، بلکه باید با تغییر شکل پلاستیک، انرژی تصادف را جذب کرده و قطعات را در کنار هم نگه دارد تا از سرنشینان محافظت شود. بنابراین، پرچ های خودرویی معمولاً از آلیاژهایی با قابلیت جذب انرژی بالا ساخته می شوند.
سخن پایانی
رفتار پرچ ها در برابر بارهای ضربه ای و چرخه ای، داستانی از تضاد میان قدرت آنی و استقامت تدریجی است. در حالی که بار ضربه ای با بی رحمی و سرعت به دنبال یافتن ضعیف ترین نقطه برای شکستن سازه است، بار چرخه ای با صبر و حوصله در پی فرسودن پیوندهای متالورژیکی است.
سوالات متداول رفتار پرچ ها تحت بار ضربه ای و چرخه ای
- چرا شکست خستگی در پرچ ها خطرناک تر از تغییر شکل ناشی از ضربه است؟
چون شکست خستگی معمولاً بدون تغییر شکل ظاهری و به صورت پنهانی رخ می دهد، در حالی که اثرات ضربه اغلب با چشم غیرمسلح (دفرمه شدن) قابل شناسایی و تعمیر هستند. - آیا روان کاری سوراخ پرچ به مقاومت خستگی کمک می کند؟
خیر، برعکس؛ روان کاری باعث کاهش اصطکاک بین ورق ها شده و باعث می شود تمام بار چرخه ای مستقیماً به ساقه پرچ منتقل شود که عمر خستگی را به شدت کاهش می دهد. - بهترین روش برای شناسایی ترک در اطراف پرچ چیست؟
استفاده از تست جریان گردابی (Eddy Current) دقیق ترین روش غیرمخرب برای شناسایی ترک های خستگی در زیر سر پرچ و لبه های سوراخ بدون نیاز به باز کردن اتصال است.
